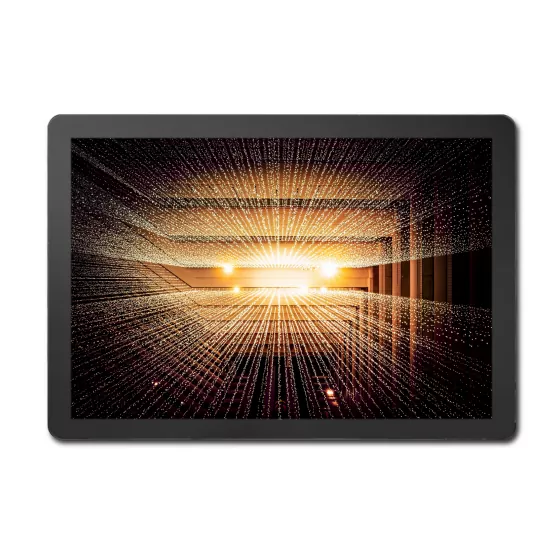

10,1 cala 1024 × 600 LVDS moduł TFT z CTP

Victronix to profesjonalny producent modułów TFT i dostawca z siedzibą w Chinach. Dzięki 18 -letniemu doświadczeniu w tej dziedzinie opracowaliśmy różne modele. Oprócz naszych standardowych produktów oferujemy również niestandardowe usługi, aby zaspokoić specyficzne potrzeby naszych klientów. Ten moduł 1024 × 600 LVDS TFT z CTP to wysokiej jakości 10,1-calowy moduł wyświetlacza TFT zaprojektowany do zastosowań przemysłowych, medycznych i wbudowanych. Łącząc wysoką wydajność optyczną, pojemnościową funkcjonalność dotyku i rozszerzoną niezawodność, zapewnia wyjątkową przejrzystość i trwałość w ekstremalnych warunkach pracy.

Model:VXT101BAHA-02C

Wyślij zapytanie Pobierz plik PDF

Opis produktu

W dobie inteligencji moduł TFT umożliwia nam wizualne przedstawienie wymaganych danych. Jakość modułu TFT ma krytyczny wpływ na jego zastosowanie. Jakie są zalety modułu TFT Victronix 10,1 cala 1024 × 600 LVDS z CTP? Początkowo jego jasność 420 CD/m², współczynnik kontrastu 800: 1, 80-stopniowy kąt widzenia we wszystkich kierunkach i 75% jednorodności zapewnia żywe obrazy. Po drugie, obsługuje 6/8-bitowy interfejs LVDS z kontrolerem HX8282A11+HX8696A i solidny 5-punktowy panelu dotykowy pojemnościowy z kontrolerem CTP ILI2511. Ponadto ma biały podświetlenie o wymiarach 3 × 13 o długości od 30 000 do 50 000 godzin, zapewniając długoterminową użyteczność w różnych zastosowaniach przemysłowych. Ponadto jest zgodny ze standardami ROHS i z powodzeniem przekazuje rygorystyczne testy niezawodności, w tym wstrząs termiczny, wilgotność i ochronę ESD do 8 kV i kontakt 4KV. Produkt ten działa wydajnie w ekstremalnych temperaturach od -20 ° C do +70 ° C i może wytrzymać poważne warunki przechowywania od -30 ° C do +80 ° C.

Ten 10.1 -calowy moduł TFT z Victronix jest przeznaczony do przemysłowych HMI, urządzeń medycznych, przenośnego sprzętu diagnostycznego, kiosków zewnętrznych, systemów transportu i paneli sterowania automatyzacji.

Ogólne specyfikacje

Przedmiot	Zawartość	Jednostka	Notatka
Typ LCD	Tft	-
Kolor wyświetlania	16,7m
Kierunek oglądania	WSZYSTKO	O'Clock
Temperatura robocza	-20 ~+70	℃
Temperatura przechowywania	-30 ~+80	℃
Rozmiar modułu	10.1	cal
Obszar aktywny (w × h)	222.72x125.28	mm
Liczba kropek	1024x600	kropki
Kontroler	HX8282A11+HX8696A	-
Napięcie zasilania	3.3	V

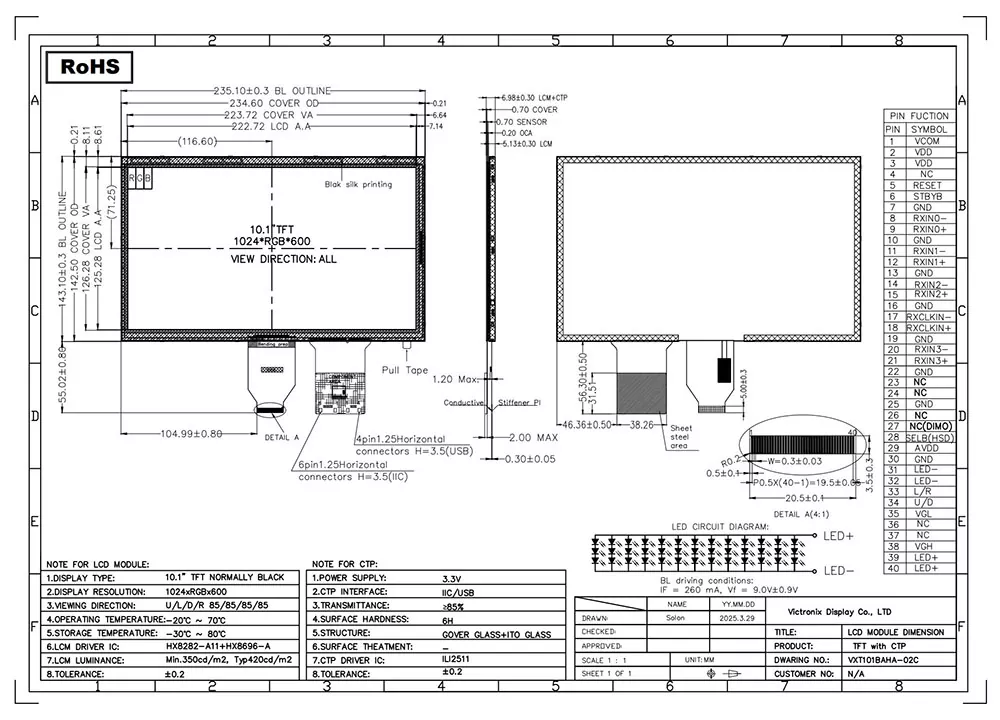

Zarys Wymiary	235.00x143.00x6.98	mm
Podświetlenie	3x13-LED (biały)	PC
Waga	---	g
Interfejs	6/8 bitów lvds	-

Parametr CTP

Przedmiot	Zawartość	Jednostka	Notatka
Rozmiar zarysu	235.10x143.10	mm
Obszar widoku pokrycia	223.72 (h) x126.28v)	mm
Rozdzielczość CTP	1024x600	kropki
Tryb interfejsu	IIC/USB	-
Tryb dotykowy	5 ludzkich palców multi-touch	-
SurfaceHardness	> = 6H	-
Przezroczystość	> = 85%	-
Dokładność	Entre +/- 1,5 mm, krawędź +/- 2,5 mm	mm
Kontroler CTP	ILI2511	-
Napięcie zasilania	3.3 (IIC) /5.0(USB)	V
