Nie wiesz, co to jest ekran dotykowy? Dowiesz się tego po przeczytaniu tego

W erze szybkiego postępu technologicznego,Dotknij ekranówstały się podstawowym elementem różnych urządzeń elektronicznych, szeroko stosowanych w smartfonach, tabletach, wyświetlaczach samochodowych i urządzeniach przemysłowych.

Pojawienie się ekranów dotykowych

Stoi dotykowe istnieją już dłużej, niż moglibyśmy sobie wyobrazić.

Koncepcja technologii ekranu dotykowego została po raz pierwszy zaproponowana w latach 40. XX wieku, a pierwszy prawdziwy ekran dotykowy został utworzony w 1965 roku przez Erica Arthura Johnsona, inżyniera w Royal Radar Company w Wielkiej Brytanii. Johnson początkowo opisał swój wynalazek, który teraz nazywamy pojemnym ekranem dotykowym, w artykule opublikowanym w Electronics Letters.

Funkcjonować

Dla wygody operacyjnej ekrany dotykowe zastąpiły myszy i klawiatury. Ekreny dotykowe to inteligentne urządzenia, które mogą wyświetlać informacje, komunikować się z programowalnymi kontrolerami logiki (PLC) i mieć pamięć i programowalne możliwości. Mogą wyświetlać status pracy PLC, prędkość linii produkcyjnej i wiele innych.

Zasada

Mówiąc najprościej, rezystancyjnyKale dotykoweUżyj wykrywania ciśnienia, aby kontrolować przewodność ekranu. Jego struktura jest zasadniczo filmem na szklance. Przylegające powierzchnie folii i szkła są pokryte ITO (tlenki indumu indu), powłoką tlenku cyny nano-indyjskiej (ITO). ITO ma doskonałą przewodność i przejrzystość. Gdy palec dotyka ekranu, warstwa ITO na dolnej folii styka się z warstwą ITO na górnej szklance. Następnie czujnik przesyła odpowiedni sygnał, który jest wysyłany do procesora przez obwód konwersji. Ten sygnał jest następnie konwertowany na wartości x i y na ekranie, wypełniając kliknięcie i wyświetlając je na ekranie.

Aby działać, musisz najpierw dotknąć ekranu dotykowego zamontowanego z przodu wyświetlacza palcem lub innym obiektem. System następnie lokalizuje i wybiera informacje na podstawie lokalizacji ikony lub menu dotkniętej palcem.

Główne typy ekranów dotykowych

Na podstawie ich zasady działania i medium używanego do przekazywania informacji, ekrany dotykowe są klasyfikowane jako: rezystancyjny, podczerwieni,

 Fala akustyczna powierzchniowa i pojemność.

Rezystancyjne ekrany dotykowe: Ekran składa się z wielokompozytowej folii, która dopasowuje się do powierzchni wyświetlacza. Posiada warstwę bazową ze szkła lub plexi oraz przezroczystą warstwę przewodzącą na powierzchni. Wierzchnia warstwa pokryta jest utwardzoną, gładką i odporną na zarysowania warstwą tworzywa sztucznego. Wewnętrzna powierzchnia jest również pokryta przezroczystą warstwą przewodzącą. Liczne maleńkie (mniej niż jedna tysięczna cala) przezroczyste przekładki oddzielają dwie warstwy przewodzące w celu zapewnienia izolacji. Kluczem do rezystancyjnych ekranów dotykowych jest technologia materiałowa.

Rezystencyjne typy ekranów dotykowych i aplikacji

Oporne ekrany dotykowe działają w całkowicie odizolowanym środowisku, odpornym na kurz i wilgoć. Można je dotknąć dowolnym obiektem i mogą być używane do pisania i rysowania. Są one szczególnie odpowiednie do kontroli przemysłowej i użytkowania biur z ograniczonym personelem.

Rodzaje:

Ekrany dotykowe rezystancyjne są klasyfikowane jako cztero-, pięcio- lub sześciokierunkowe wielosobowe ekrany dotykowe rezystancyjne, w zależności od liczby pinów.

Ekrany dotykowe fali akustycznej powierzchni:

Panel dotykowy powierzchniowego ekranu dotykowego fali akustycznej może być płaska, sferyczna lub cylindryczna szklana płyta zamontowana z przodu CRT, LED, LCD lub innego ekranu wyświetlacza. Ta szklana płyta to po prostu hartowane szkło; W przeciwieństwie do innych technologii ekranu dotykowego, brakuje mu filmu lub nakładki. Szklany ekran ma pionowe i poziome ultradźwiękowe przetworniki nadawcze odpowiednio w prawym górnym i dolnym rogu, a dwa odpowiadające ultradźwiękowe przetworniki odbiorcze znajdują się w prawym górnym rogu.

Cztery krawędzie szklanego ekranu są wygrawerowane precyzyjnie rozmieszczonymi odblaskowymi paskami pod kątem 45 stopni, zwiększając ich gęstość.

Jak to działa: przetwornik nadawczy przekształca sygnał elektryczny wysyłany przez kontroler za pomocą kabla z ekranem dotykowym w energię akustyczną, która jest następnie przenoszona na lewą powierzchnię. Precyzyjne paski odblaskowe na dnie szkła odzwierciedlają energię akustyczną w górę, równomiernie ją odzwierciedla. Energia akustyczna przemieszcza następnie powierzchnię ekranu, gdzie jest skupiona w prawej linii przez powyższe paski odblaskowe, propagując się do przetworników odbierających na osi x. Otrzymujące przetworniki przekształcają zwróconą energię fali akustycznej powierzchni w sygnał elektryczny.

Zalety:

1. Ekran dotykowy fali akustycznej powierzchni są odporne na wibracje, dzięki czemu są odpowiednie do przestrzeni publicznych.

2. Technologia fali akustycznej powierzchniowej oferuje drugą charakterystykę: szybka szybkość reakcji, najszybsza ze wszystkich ekranów dotykowych i gładki charakter. 3. Trzecią cechą technologii fali akustycznej powierzchniowej (SAW) jest jej stabilna wydajność. Ponieważ zasada technologii SAW jest stabilna, kontroler ekranu dotykowego SAW oblicza pozycję dotykową, mierząc pozycję momentu tłumienia na osi czasu. Dlatego SAW ekrany dotykowe są wyjątkowo stabilne i oferują bardzo wysoką dokładność.

4. Czwartą cechą ekranów dotykowych SAW jest to, że karta kontrolera może rozróżniać pył od kropli wody, palca i ilości dotyku.

5. Piątą cechą ekranów dotykowych SAW jest ich reakcja z osi Z trzeciej osi, znana również jako odpowiedź na osi ciśnienia. Wynika to z faktu, że im większa siła użytkownika dotyka ekranu, tym szerszy i głębszy wycięcie tłumienia w odbieranym przebiegu sygnału.

Wady: Wadą ekranów dotykowych SAW jest to, że kropelki kurzu i wody na powierzchni ekranu dotykowego blokują transmisję fal piły. Podczas gdy inteligentna karta kontrolera może to wykryć, akumulacja pyłu na określony poziom znacznie osłabia sygnał, powodując, że ekran dotykowy SAW stał się powolny lub nawet nieoperacyjny. Dlatego SAW ekrany dotykowe oferują modele odporne na kurz. Z drugiej strony zaleca się, aby pamiętać o regularnym czyszczeniu ekranu dotykowego.

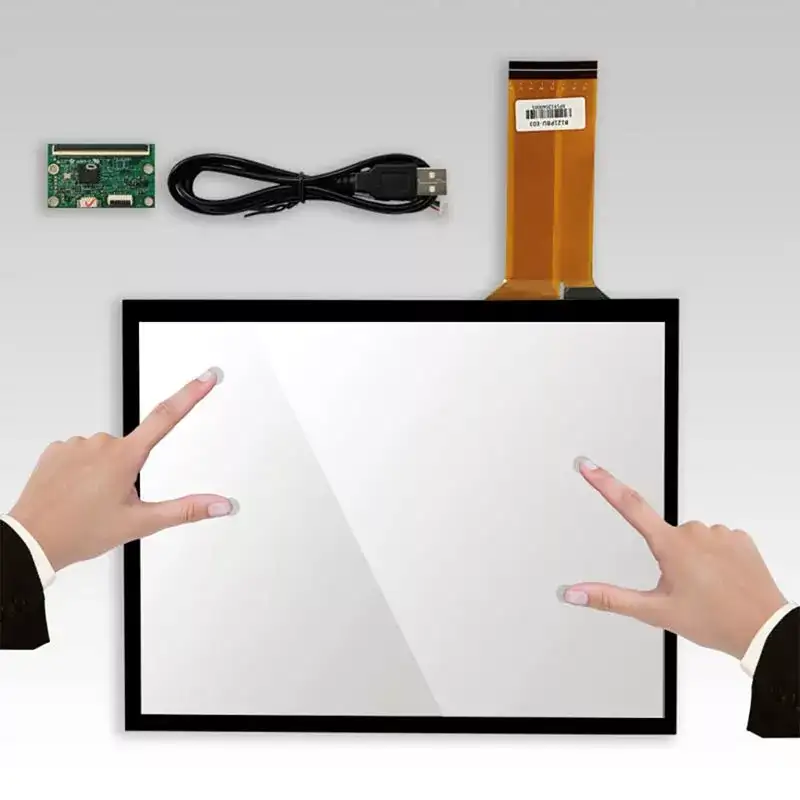

Pojemnościowe ekrany dotykowe

Pojemne ekrany dotykowe są konstruowane przede wszystkim przez powlekanie szklanego ekranu przezroczystą folią, a następnie pokrywając warstwę przewodzącą szklanką ochronną. Ta podwójna konstrukcja dokładnie chroni warstwę przewodzącą i czujnik. Ponadto wąskie elektrody są wysadzane po wszystkich czterech stronach ekranu dotykowego, tworząc pola elektryczna prądu przemiennego o niskim napięciu w warstwie przewodzącej. Gdy użytkownik dotyka ekranu, kondensator sprzęgający tworzy się między polem elektrycznym użytkownika, palcem i warstwą przewodzącą. Prąd generowany przez elektrody przepływa do punktu dotykowego, przy czym wielkość prądu proporcjonalna do odległości między palcem a elektrodami. Kontroler za ekranem dotykowym oblicza wielkość prądu i stosunek prądu, aby dokładnie określić położenie punktu dotykowego.

PodczerwonyDotknij ekranówsą niedrogie, łatwe w montażu i bardzo wrażliwe zarówno na lekkie, jak i szybkie dotknięcia. Ponieważ jednak ekrany dotykowe na podczerwień do wykrywania wykorzystują światło podczerwone, zmiany oświetlenia zewnętrznego, takiego jak światło słoneczne i reflektory wewnętrzne, mogą mieć wpływ na ich dokładność. Co więcej, ekrany dotykowe na podczerwień nie są wodoodporne ani podatne na zabrudzenia. Wszelkie małe ciała obce mogą powodować błędy i wpływać na ich działanie, przez co nie nadają się do użytku na zewnątrz lub w miejscach publicznych. Niezależnie od tego, czy jest to produkcja masowa, czy usługi niestandardowe, producenci ekranów dotykowych stale wprowadzają innowacje i optymalizują swoje procesy i usługi, aby sprostać różnorodnym potrzebom w branży i poza nią, zapewniając klientom najwyższej klasy produkty z ekranami dotykowymi. Zrozumienie tych wyjątkowych zalet pomoże Ci lepiej zrozumieć podstawową wiedzę na temat branży ekranów dotykowych.

Niezależnie od tego, czy jest to masowa produkcja, czy usługi dostosowane, producenci ekranów dotykowych nieustannie wprowadzają innowacje i optymalizują swoje procesy i usługi, aby zaspokoić różnorodne potrzeby w branży i poza nią, zapewniając klientom najwyższą klasę produktu na ekranie dotykowym. Zrozumienie tych unikalnych punktów sprzedaży pomoże Ci lepiej zrozumieć podstawową wiedzę branży ekranu dotykowego.
